North Port Valves (NPV) est une entreprise familiale canadienne qui fabrique des vannes à guillotine servant à une variété d’applications, y compris pour l’isolation type « scavenger ». Armour Valve est un fier fournisseur de vannes NPV.
La vanne Scavenger série 300 de North Port est la solution de service idéale pour les procédés abrasifs qui contiennent des solides et des déchets. La vanne Scavenger de NPV est conçue avec de nombreuses caractéristiques qui en font une solution supérieure pour cette application difficile.
La solution de North Port – la vanne Scavenger série 300

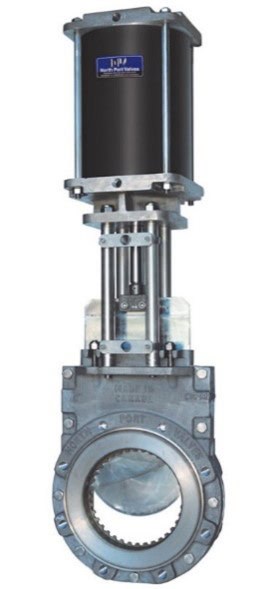

La vanne Scavenger série 300 (SER300) de North Port est un type de vanne à guillotine utilisée dans les applications de traitement des déchets lourds des usines de recyclage pour traiter les matériaux abrasifs. Ces vannes sont également utilisées dans les mines, le traitement du minerai et la production de pâte à papier. Les vannes Scavenger sont applicables au traitement des liquides et des matériaux contenant des pièces abrasives – clous, agrafes, verre, sable, plastique et autres – qui nécessitent une vanne robuste pour traiter les solides et les déchets sans provoquer d’usure.
Essayer de fermer une vanne qui n’est pas conçue pour ce type de transformation agressive s’avérera inefficace. La vanne risque de ne pas se fermer, et le matériau, de rester coincé entre les composants et d’endommager la lame. La conception sans cavité unique de NPV empêche les solides de s’accumuler et assure le bon fonctionnement de la vanne. Ce type de conception élimine les problèmes causés par l’accumulation de solides qui peuvent nuire au fonctionnement.
Par conséquent, les vannes Scavenger de NPV ont une durée de vie nettement prolongée. En effet, elles peuvent être réparées pour retrouver leur état d’origine à plusieurs reprises. De plus, Armour Valve peut en assurer la maintenance, la réparation ou le remplacement. Ayant fait l’objet de nombreuses révisions et variations visant à en garantir l’utilisation aux fins prévues, ce type de vanne est considéré comme la meilleure solution de service pour les procédés abrasifs.
Comment fonctionnent les vannes Scavenger de North Port?
La vanne Scavenger série 300 de North Port est munie d’une lame, d’un siège et d’un guide en acier trempé qui contribuent à prolonger sa durée de vie dans les traitements de solides et de déchets.

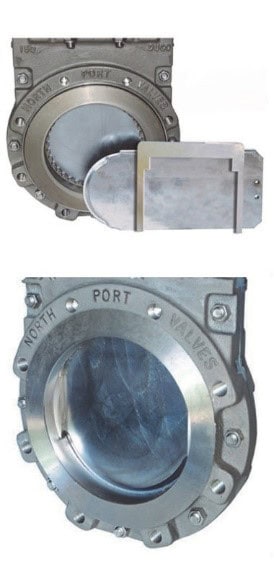

La vanne est guidée sur un anneau de guidage en acier trempé plutôt que sur le corps, ce qui contribue à prolonger sa durée de vie. Elle est chromée pour réduire la friction sur la garniture, réduire le couple de la vanne et ainsi prolonger la durée de vie de la garniture. Un anneau de siège dentelé et une lame biseautée en acier trempés permettent à la vanne de cisailler les solides lourds tout en assurant une bonne étanchéité métal sur métal. L’anneau de siège et le guide en acier trempés servent également de racleurs empêchant les solides d’être entraînés vers la garniture lorsque la vanne est cyclée. Contrairement aux nombreuses autres solutions de type siège souple, cette vanne est munie d’un siège métal sur métal. Ces autres vannes comportent un siège souple qui assure l’étanchéité, mais qui crée aussi un espace pouvant rapidement endommager la lame.
Conception et fabrication durables
La vanne Scavenger série 300 de North Port offre une longue durée de vie en raison des facteurs suivants :
- conception sans cavité empêchant l’accumulation de solides et de déchets;
- vanne guidée sur l’anneau de guidage en acier trempé plutôt que sur le corps;
- vanne biseautée en acier trempée permettant de cisailler les solides lourds;
- anneau de siège dentelé en acier trempé permettant à la vanne de couper le verre, les agrafes et d’autres matériaux ainsi que de cisailler les solides lourds;
- conception du corps en deux pièces et composants d’usure remplaçables permettant de réparer entièrement la vanne pour qu’elle retrouve son état d’origine, ce qui en fait une solution très économique;
- toutes les vannes Scavenger sont munies d’un cylindre pneumatique à cycle élevé, de supports pour capteurs de fin de course et d’un système de verouillage des cylindres en acier inoxydable.
Réparation et remplacement des vannes Scavenger
La conception du corps en deux pièces et l’utilisation de composants d’usure remplaçables permettent de réparer entièrement les vannes Scavenger en usine pour qu’elles retrouvent leur état d’origine, ce qui en fait une solution très économique. Le coût de réparation d’une vanne se situe entre 50 et 60 % de son prix courant.
La maintenance et la réparation peuvent être effectuées sur site par Armour Valve. Consultez la page sur nos Services de maintenance pour en savoir plus.
Spécifications de la vanne Scavenger série 300 de North Port :
- de 3 po à 30 po
- pression nominale selon les normes MSS-SP 81
- sans cavité ni poche
- vanne, guide et cartouche en acier trempé
- vanne biseautée pour cisailler les solides lourds
- corps en deux pièces, en acier inoxydable, entièrement réparable
- cylindre pneumatique standard
- applications pour déchets lourds
- lame chromée
La meilleure solution de service dans les applications abrasives
La vanne Scavenger série 300 de North Port est conçue pour traiter les solides et les déchets les plus lourds. Elle est reconnue pour ne pas se boucher dans les applications les plus abrasives. La conception unique du corps en deux pièces et les composants d’usure remplaçables en font une solution très économique, dont les caractéristiques sont essentielles aux applications pour déchets lourds et autres matériaux abrasifs. Pour de plus amples renseignements, consultez la brochure sur la vanne Scavenger SER300 de North Port (en anglais seulement).
Contactez Armour Valve pour en savoir plus sur les solutions de NPV que nous proposons, notamment la vanne Scavenger série 300. Nous pouvons vous aider à comparer les produits et leurs avantages afin de trouver la solution la mieux adaptée à vos besoins. Envoyez-nous un courriel à l’adresse sales@armourvalve.com ou appelez-nous au 1 800 268-3508.
