Principes de base des vannes à globe : définition, fonctionnement et indications d’utilisation
Les vannes à globe comptent parmi les types de vannes les plus courants et les plus fiables pour la régulation des fluides industriels — et pour cause. Leur capacité à contrôler le débit avec précision en fait un choix incontournable partout où l’exactitude, la fiabilité et la répétabilité sont essentielles.
Que vous conceviez un système, résolviez un problème de performance ou compariez vos options pour un nouveau projet, une bonne compréhension du fonctionnement des vannes à globe vous aidera à prendre des décisions éclairées. Ce guide présente leurs principes fondamentaux : fonctionnement, applications et critères pour sélectionner la vanne à globe la mieux adaptée à votre usage.
Qu’est-ce qu’une vanne à globe ?
Une vanne à globe est une vanne à mouvement linéaire conçue pour démarrer, arrêter et moduler un débit. Contrairement aux vannes à guillotine, principalement utilisées pour l’isolation marche/arrêt, les vannes à globe excellent dans les applications nécessitant un contrôle précis du débit. Bien qu’elles puissent assurer l’isolation, leur géométrie est avant tout optimisée pour fonctionner en position partiellement ouverte.
Si vous envisagez une vanne à globe pour une application tout ou rien, il est important de considérer sa performance d’étanchéité. Une étanchéité parfaite est parfois plus difficile à obtenir lorsque la pression du système pousse le disque vers le haut. À l’inverse, lorsque le fluide entre par le haut, la pression contribue à renforcer l’étanchéité, facilitant une fermeture fiable.
Composants d’une vanne à globe
Une vanne à globe est constituée d’éléments clés qui travaillent ensemble pour contrôler le débit, assurer l’arrêt et résister à des conditions de service exigeantes. Comprendre ces composants aide les équipes de maintenance à diagnostiquer les problèmes et à choisir la configuration adéquate.
Le corps
Structure principale contenant la pression, le corps est généralement sphérique ou oblong — d’où le nom « vanne à globe ». Il abrite le passage interne, y compris le siège et le disque, et est conçu pour résister à la pression, à la température et aux contraintes mécaniques. Les géométries en T, en Y ou angulaires influencent les caractéristiques d’écoulement et les pertes de charge.
Le chapeau
Dans les vannes à globe traditionnelles, le chapeau ferme la partie supérieure de la vanne, guide la tige et assure l’étanchéité autour de celle ci. Dans la conception Clampseal de Conval, le « chapeau » correspond à une cartouche de garniture amovible qui permet un accès rapide aux composants internes pour inspection ou maintenance. En service haute pression ou haute température, des chapeaux à joint d’étanchéité sous pression sont souvent utilisés pour améliorer la fiabilité et réduire la maintenance.
La tige
La tige transmet le mouvement du volant ou de l’actionneur jusqu’au disque. Son alignement est essentiel pour garantir un fonctionnement fluide et une étanchéité durable, surtout dans les applications à cycles élevés ou à haute température.
Le disque (or bouchon)
Élément essentiel de régulation, il se déplace perpendiculairement au siège pour moduler le débit. Différentes conceptions (piston, conique, aiguille) offrent des niveaux de précision et de durabilité variés. Pour les environnements sévères, Conval utilise du Stellite pour offrir une résistance supérieure à l’érosion, à la cavitation et à la corrosion.
Le siège
Le siège assure l’étanchéité lorsque le disque est fermé. Il peut être intégré ou remplaçable. Son matériau et sa géométrie influencent directement la longévité et la performance d’étanchéité.
Le volant ou actionneur
Le volant permet une commande manuelle. Pour un contrôle précis, une cadence élevée ou une commande à distance, des actionneurs électriques, pneumatiques ou hydrauliques sont utilisés.
Fonctionnement d’une vanne à globe
Les vannes à globe régulent le débit par un mouvement linéaire du disque : celui-ci s’élève ou s’abaisse par rapport au siège pour laisser passer ou restreindre le fluide.
Comprendre le trajet du fluide
La géométrie interne oblige le fluide à changer de direction deux fois, créant un écoulement en « S ». Cela a plusieurs implications :
Régulation précise : le disque contrôle directement la section de passage.
Bien que les vannes à globe puissent moduler le débit, nous recommandons des vannes de régulation dédiées pour les centrales électriques, car elles offrent une meilleure stabilité et une usure réduite.
Étanchéité améliorée: surtout lorsque le fluide entre par le haut.
Chute de pression élevée: la turbulence générée dépasse celle des vannes à passage direct.
Types de vannes à globe
Les vannes à globe existent en configurations T, Y ou angulaire, chacune adaptée à des conditions de pression, de température et de débit spécifiques.
Considérations d’entretien
Solides et fiables, les vannes à globe sont répandues dans les secteurs exigeants : vapeur, chimie, eau de refroidissement, fioul, haute pression ou haute température. Elles offrent :
- excellente capacité de régulation
- bonne étanchéité
- fiabilité en commande manuelle ou automatisée
Elles présentent toutefois une perte de charge plus élevée, un encombrement supérieur et un couple de manœuvre plus important. Un entretien régulier est essentiel.
Points clés :
- Usure du siège et du disque liée à l’étranglement
- Réglage du joint de tige
- Inspection des actionneurs
- Choix entre réparation et remplacement
Un corps en bon état justifie une réparation ; un corps ou un chapeau corrodé doit être remplacé.
Comparaison : vanne à globe vs vanne à guillotine
| Fonction | Régulation et contrôle du débit | Isolation marche/arrêt |
|---|---|---|
| Chute de pression | Élevée | Faible |
| Cyclage | Fréquent | Occasionnel |
| Capacité d’arrêt | Bonne | Excellente |
| Idéal pour | Régulation precise | Ouverture/fermeture complète |
| Tailles courantes | Jusqu’à 12″ | Jusqu’à 60″ |
Chute de pression : ce qu’il faut savoir
La perte de charge est un critère essentiel. La géométrie en S augmente naturellement la résistance et la turbulence — un compromis nécessaire pour un contrôle précis.
Comment la gérer :
- Choisir une vanne à globe en Y
- Utiliser un trim multistage pour les chutes sévères
- Dimensionner correctement (Cv)
- Éviter l’étranglement trop proche de la position fermée

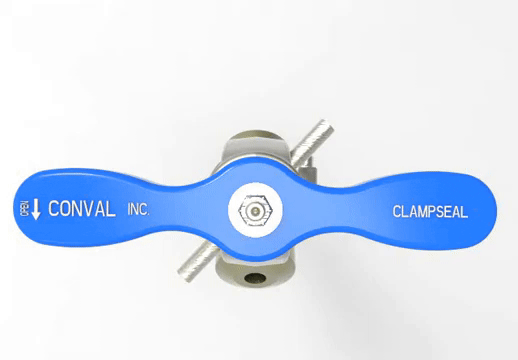

Avantages des vanne Conval Clampseal
- Clé intégrée au presse étoupe pour des réglages rapides et sans outil
- Maintenance en ligne réduisant les temps d’arrêt et l’exposition dans les milieux nucléaires
- Plus de 12 000 configurations avec pièces standard interchangeables
Ces choix de conception offrent une durée de vie prolongée et un coût total de possession réduit.
Étapes suivantes
Les vannes à globe jouent un rôle essentiel dans la régulation des fluides industriels grâce à leur précision, fiabilité et polyvalence. Si vous souhaitez optimiser une application ou choisir une vanne adaptée, nos spécialistes peuvent vous accompagner. Contactez-nous pour trouver la solution idéale pour votre installation.
