Les systèmes de vapeur se comportent rarement comme le prévoient les dessins de conception une fois soumis aux conditions réelles d’une installation industrielle. Une chaudière peut produire de la vapeur à une pression et à une température précises, mais dès que la vapeur circule dans le réseau, ses caractéristiques changent. Les pertes thermiques, l’étranglement, la revaporisation, les cycles de fonctionnement et les variations de la demande influencent sa température, sa pression et sa vitesse d’acheminement.
Les opérateurs doivent constamment composer avec l’écart entre les conditions prévues à la conception et le comportement réel du système. Ils gèrent les fluctuations de température lors des variations de charge, la formation de condensat dans les longues conduites, l’arrivée de vapeur humide dans des équipements conçus pour recevoir de la vapeur sèche, ainsi que les vannes d’injection d’eau qui oscillent sous l’effet de signaux instables. Les vannes permettent alors d’adapter la vapeur aux besoins du procédé : isolement, régulation du débit, réduction de pression ou ajustement de la température. Les systèmes de conditionnement de vapeur et de désurchauffe rétablissent les caractéristiques requises pour le procédé.
Le présent guide explique le fonctionnement de ces systèmes, leurs applications et les choix de conception qui influencent leur fiabilité en milieu industriel.
Comprendre la qualité de la vapeur : vapeur surchauffée et vapeur saturée
La qualité de la vapeur influence directement l’efficacité du transfert thermique et la durée de vie des équipements.
Vapeur surchauffée
La vapeur est dite surchauffée lorsque sa température dépasse la température de saturation correspondant à sa pression. Elle ne contient aucune humidité en suspension et demeure stable durant son transport dans le réseau. Toutefois, son transfert thermique est moins efficace, puisqu’elle doit d’abord se refroidir jusqu’à la température de saturation avant que la condensation et le dégagement de chaleur latente puissent commencer.
Vapeur saturée
La vapeur saturée se situe sur la courbe de saturation où température et pression sont directement liées. La plupart des procédés de chauffage la privilégient, puisque le transfert de chaleur latente débute immédiatement lors de la condensation.
Pour illustrer simplement la différence, la vapeur surchauffée ressemble à l’air chaud et sec d’un séchoir à cheveux : elle doit se refroidir avant de pouvoir se condenser. La vapeur saturée, quant à elle, se trouve exactement au point d’ébullition; dès qu’elle touche une surface plus froide, elle se condense et libère rapidement une grande quantité de chaleur.
Lorsque le degré de surchauffe dépasse les besoins du procédé, un désurchauffeur ou une vanne de régulation de température permet de ramener la vapeur vers l’état saturé.
Qu’est-ce qu’un système de conditionnement de vapeur?
Un système de conditionnement de vapeur combine la réduction de pression et le contrôle de la température dans un même ensemble. Il est utilisé lorsqu’un procédé exige une pression inférieure à celle de la conduite d’alimentation ainsi qu’une température proche de l’état saturé ou maintenue dans une plage précise de surchauffe.
Une vanne de conditionnement de vapeur comprend généralement :
- un dispositif de réduction de pression à plusieurs étages pour maîtriser la vitesse d’écoulement et le bruit;
- une section d’injection d’eau en aval pour le contrôle de la température;
- des boucles de régulation indépendantes pour la pression et la température.
Ces systèmes sont couramment utilisés dans les circuits de dérivation de turbine, les conduites de vapeur auxiliaires et les collecteurs alimentant des équipements ayant des exigences différentes en matière de vapeur.
Le rendement dépend surtout de la capacité de la vanne à maîtriser la vitesse d’écoulement, à pulvériser efficacement l’eau d’injection et à réagir rapidement aux variations de charge.
Les vannes de conditionnement de vapeur HORA sont conçues pour ce type d’environnement. Leur dispositif de réduction de pression à plusieurs étages, leur régulation stable de la pression et de la température ainsi que leur pulvérisation fiable de l’eau d’injection assurent un fonctionnement prévisible dans des conditions de cyclage et de forts différentiels de pression. Fabriquées avec des matériaux et des géométries adaptés, elles maîtrisent la vitesse d’écoulement, réduisent l’érosion et résistent à la fatigue thermique. Elles peuvent aussi être entretenues sur place : les composants critiques peuvent être retirés et réinstallés lors des arrêts planifiés afin de réduire les temps d’arrêt.
Ces caractéristiques font des vannes HORA une solution adaptée aux circuits de dérivation de turbine, aux conduites de vapeur auxiliaires et à d’autres applications où les conditions de vapeur changent rapidement et où la fiabilité est essentielle.

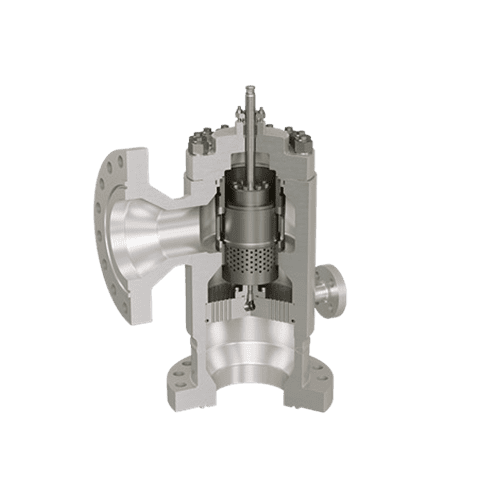

Fonctionnement d’une vanne de conditionnement de vapeur
Une vanne de conditionnement de vapeur réduit la pression et la température d’une vapeur trop chaude et sous trop forte pression afin de les ramener aux valeurs requises par le système. Elle regroupe trois fonctions dans un même corps :
- réduction de la pression au moyen d’un dispositif composé de plusieurs étages ou de trous calibrés;
- réduction de la température par injection d’eau finement pulvérisée après la détente;
- régulation coordonnée, où la boucle de pression positionne le dispositif de réduction tandis que la boucle de température contrôle l’injection d’eau.
L’ordre des opérations est essentiel. Le dispositif de réduction abaisse la pression et crée les conditions nécessaires à l’évaporation. Le système d’injection introduit des gouttelettes conçues pour s’évaporer rapidement dans la vapeur à grande vitesse. La section de mélange assure ensuite une température uniforme à la sortie.
Le corps de la vanne doit résister à de forts différentiels de pression, à des cycles thermiques rapides et aux forces d’érosion causées par l’étranglement de vapeur surchauffée. La conception du dispositif de réduction détermine sa capacité à maîtriser la vitesse d’écoulement, à limiter l’érosion et à maintenir des conditions stables en aval lors des régimes transitoires.
Qu’est-ce que la désurchauffe?
La désurchauffe vise uniquement le contrôle de la température. Un désurchauffeur refroidit la vapeur surchauffée par injection d’eau qui s’évapore dans l’écoulement. Le principe est simple : l’évaporation absorbe la chaleur. Le défi consiste à assurer une évaporation complète sans entraînement de liquide.
Le rendement dépend notamment de la taille des gouttelettes, de la vitesse de la vapeur, du mélange, de la turbulence et de la longueur de conduite.

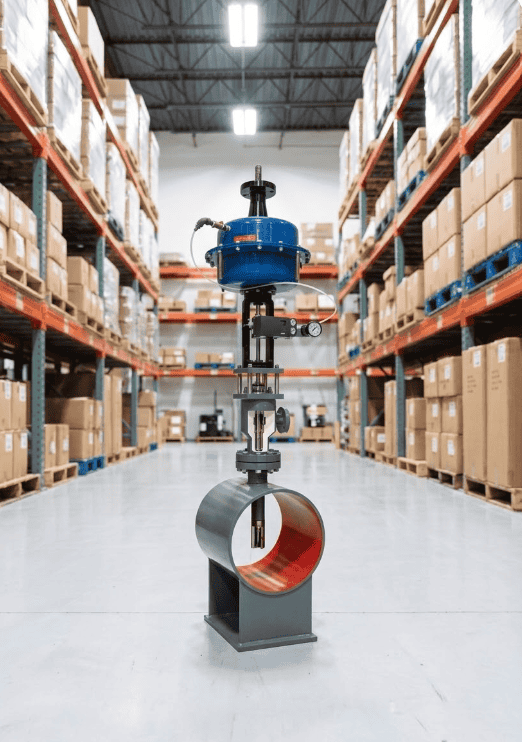

Les désurchauffeurs à pulvérisation sont largement utilisés, puisqu’ils assurent une régulation stable sur une vaste plage de charge. Les désurchauffeurs HORA sont conçus pour offrir une pulvérisation uniforme, un rendement stable et une construction robuste pour les applications vapeur intensives. Leur conception favorise l’évaporation complète, réduit les risques d’entraînement d’eau et résiste aux cycles de fonctionnement fréquents. Ils peuvent aussi être entretenus sur place lors des arrêts planifiés. Dans une usine de pâtes et papiers, un désurchauffeur HORA à buses multiples a permis de prolonger l’intervalle d’entretien d’un an à trois ans.
Types de désurchauffeurs
Désurchauffeurs mécaniques
Les désurchauffeurs mécaniques ou à effet Venturi utilisent leur géométrie pour améliorer le mélange entre la vapeur et l’eau. Ils sont utiles lorsque la pression d’eau est limitée ou lorsqu’un mélange stable est requis sur une large plage de charge.
Désurchauffeurs à pulvérisation
Les désurchauffeurs à pulvérisation injectent l’eau directement dans l’écoulement de vapeur au moyen de buses. Leur rendement dépend de la géométrie des buses, de la pression d’eau et de la rapidité de régulation.
Désurchauffeurs indirects
Les désurchauffeurs indirects utilisent un échangeur thermique plutôt qu’une injection directe d’eau lorsque le procédé exige un contrôle très précis de la température.
Principaux éléments de conception
Plusieurs paramètres techniques influencent la fiabilité d’un système de conditionnement de vapeur ou de désurchauffe :
- plage de réglage, pour maintenir la précision à faible et forte charge;
- régulation de l’eau d’injection, afin d’éviter les dépassements de température;
- configuration de la tuyauterie, pour favoriser l’évaporation complète;
- vitesse d’écoulement, puisqu’une vitesse inadéquate augmente les risques d’érosion ou d’accumulation de gouttelettes;
- matériaux résistants à l’érosion et aux cycles thermiques.
Ces facteurs comptent souvent davantage que le type de désurchauffeur choisi.
Problèmes courants et prévention
Surinjection d’eau
Une quantité excessive d’eau dans la vapeur provoque un refroidissement trop brusque, un entraînement de liquide et des chocs thermiques. Le problème est souvent causé par des signaux de température instables ou une réponse trop rapide de la vanne d’injection. Une mesure stable et un bon réglage des boucles de régulation permettent de limiter ce phénomène.
Mauvaise pulvérisation
Des gouttelettes trop grosses s’évaporent lentement et peuvent frapper les parois des conduites. Ce problème est généralement lié à une pression d’eau insuffisante, à des buses usées ou à un fonctionnement sous la charge minimale du désurchauffeur.
Érosion
La vapeur humide à grande vitesse ou la revaporisation à travers les étages de réduction de pression peuvent éroder les composants internes et les conduites en aval. Une bonne maîtrise de la vitesse d’écoulement réduit les risques d’érosion.
Instabilité de la température
Les fluctuations de température à la sortie résultent souvent du réglage des boucles de régulation, du positionnement des capteurs ou d’une longueur insuffisante en aval. Un bon emplacement des capteurs et une longueur de conduite suffisante en aval permettent de stabiliser la régulation de température.
Applications dans différents secteurs
Les vannes de conditionnement de vapeur et les désurchauffeurs sont utilisés dans de nombreux secteurs faisant appel à une vapeur contrôlée. Malgré des conditions d’exploitation variables, les besoins restent les mêmes : pression stable, température prévisible et qualité de vapeur protégeant les équipements en aval.
- Production d’énergie : circuits de dérivation de turbine, réglage de température et vapeur auxiliaire.
- Pétrochimie et raffinage : protection des appareils de chauffage et conditionnement de la vapeur de procédé.
- Pâtes et papiers : sections de séchage et systèmes de blanchiment soumis à des variations de demande de vapeur.
Tous ces secteurs dépendent d’équipements capables de réagir de façon prévisible aux changements des conditions d’exploitation.
Choisir le bon système
Le choix entre une vanne de conditionnement de vapeur et un désurchauffeur autonome dépend des besoins du procédé.
- Réduction de pression : seule une vanne de conditionnement peut réduire la pression.
- Contrôle de la température : des consignes strictes ou variables peuvent exiger une régulation intégrée.
- Variations de charge : de fortes fluctuations nécessitent une large plage de réglage et une pulvérisation stable.
- Qualité de l’eau d’injection : une eau de mauvaise qualité peut nécessiter un refroidissement indirect ou des buses particulières.
- Sensibilité des équipements en aval : certains équipements imposent un contrôle étroit de la pression et de la température.
Des données de procédé précises, notamment le débit de vapeur, les conditions d’entrée et de sortie ainsi que la longueur de tuyauterie disponible, permettent de dimensionner correctement le système et de déterminer si le contrôle de la pression et de la température doit être combiné ou séparé.
Conditionnement de vapeur et désurchauffe : prochaines étapes
La fiabilité d’un système de conditionnement ou de désurchauffe dépend des choix de conception. Après avoir déterminé les contraintes de pression, de température et de charge, la prochaine étape consiste à analyser les scénarios opérationnels, les caractéristiques de l’eau d’injection et la disposition des canalisations pour s’assurer de la stabilité de la régulation dans les conditions réelles de l’installation. C’est souvent à cette étape que les risques de surinjection, d’érosion ou les limites de plage de réglage deviennent apparents.
De nombreuses installations font appel à un spécialiste pour valider les hypothèses, vérifier le dimensionnement selon les conditions d’exploitation réelles et confirmer que l’équipement choisi peut prendre en charge le cyclage, la qualité de l’eau et la sensibilité des équipements en aval. Une analyse technique réalisée dès le départ peut éviter des problèmes apparaissant seulement à la mise en service ou au début de l’exploitation.
Si vous évaluez un nouveau système ou tentez de résoudre un problème existant, nous pouvons analyser vos conditions de procédé afin de recommander la solution la mieux adaptée.
